УВОК-500-7,1. Установка крышная подпора

Производитель: ИНЕСИС
Модель: УВОК-500-7,1
Наличие: Предзаказ

Запросить цену

Теги: вентилятор осевой, вентилятор подпора, вентилятор вытяжной, УВОК-500

Аналоги

РКО (Установка крышная осевая)
УПОР-КО (Установка подпора осевая с клапаном обратным)

Конструкция и эксплуатация

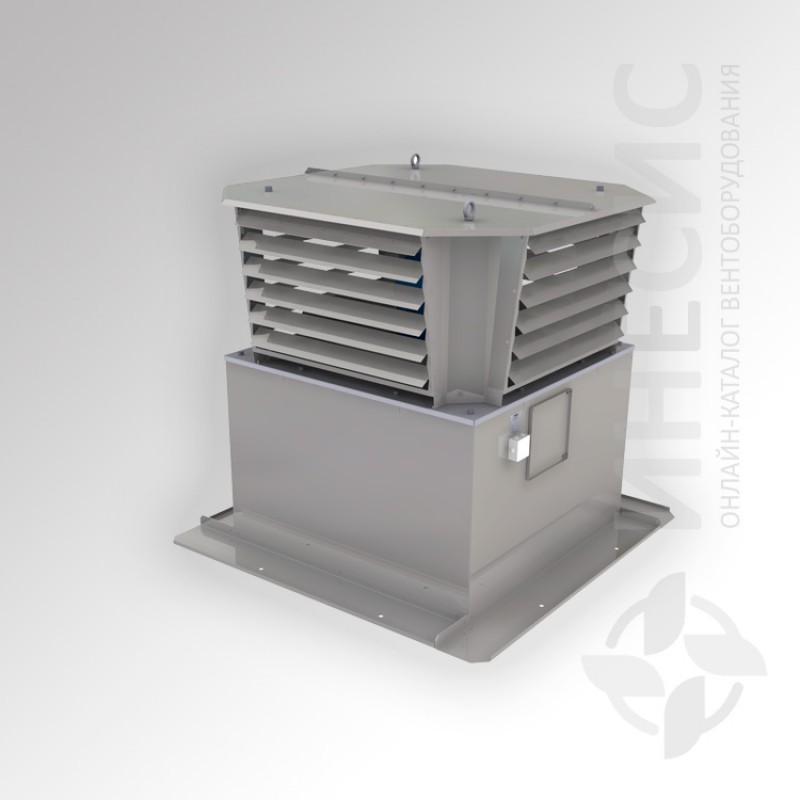

Установки вентиляционные осевые крышные УВОК-500-7,1 предназначены для использования в системах общеобменной вентиляции, воздушного отопления и противодымной подпорной вентиляции. Корпус вентилятора изготавливается из оцинкованной стали и оснащен горизонтальными жалюзи для защиты внутренних частей конструкции от попадания различного рода атмосферных осадков. Установка, помимо защитного корпуса, состоит из вентилятора ВОИН-500-7,1, обратного клапана и стакана монтажного, предназначенного для монтажа установки на кровлю здания.

Конструкция позволяет производить плотный монтаж нескольких установок УВОК-500-7,1 на крыше без возникновения опасности перекрытия воздухозаборных отверстий. Установка проста в обслуживании благодаря легкосъемным элементам корпуса. Основное назначение установки - использование в системе противодымной вентиляции для создания надежного подпора воздуха с вытеснением дымовоздушных смесей из обслуживаемых помещений для сохранения жизни людей, находящихся в здании, а также создания нормальных условий для работы экстренных служб.

Двигатель установки осевой подпора УВОК-500-7,1 с установленным на его вал облегченным рабочим колесом расположен внутри корпуса. Рабочее колесо оснащено листовыми лопатками из армированной пластмассы. Установки подпора воздуха УВОК-500-7,1 рассчитаны на перемещение нейтральных воздушных масс и газовоздушных смесей без содержания липких, абразивных и химически активных веществ, а также волокнистых материалов. Перемещаемые воздушные массы могут содержать допустимую концентрацию пыли и прочих твердых примесей не более 100 мг/куб.м (0,1 г/куб.м).

Установки серии УВОК-500 изготавливаются для эксплуатации в зоне умеренным климатом (под заказ возможно изготовление для эксплуатации в условиях умеренно-холодного климата).

Установка подпора воздуха состоит из:

корпуса в виде параллелепипеда;
рабочего колеса (профильные лопатки из армированного полиамида);
асинхронного двигателя;
монтажного стаскана.

Варианты исполнения (опционально)

Возможны как различные варианты исполнения, так и их сочетания:

взрывозащищённое (УВОК-500-7,1 Вз1 (Вз2))
коррозионностойкое (УВОК-500-7,1 К1)

Основные характеристики
Масса	в соответствии с таблицей (см. вкладку Маркировка)
Габариты	1468х1468х1572 мм

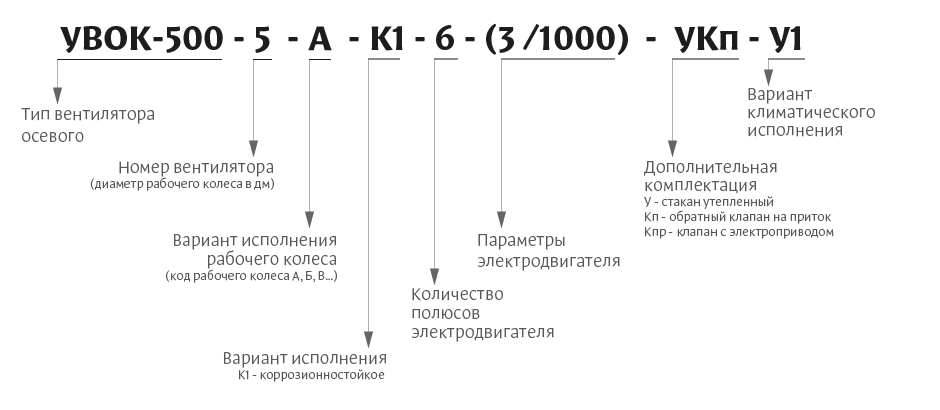

Условное обозначение

Варианты исполнения

Обычное исполнение

Наименование	Кол-во полюсов	Nном, кВт	Частота вращения	Масса, кг
УВОК-500-7,1-А-2	2	3,00	2840	324
УВОК-500-7,1-Б-2	2	4,00	2850	333
УВОК-500-7,1-В-2	2	5,50	2850	337
УВОК-500-7,1-Г-2	2	7,50	2890	345
УВОК-500-7,1-Д-2	2	11,0	2890	409
УВОК-500-7,1-Е-2	2	15,0	2950	418
УВОК-500-7,1-А-4	4	2,20	1410	383
УВОК-500-7,1-Б-4	4	3,00	1410	384
УВОК-500-7,1-В-4	4	4,00	1440	387
УВОК-500-7,1-Г-4	4	5,50	1440	417
УВОК-500-7,1-Д-4	4	7,50	1440	425
УВОК-500-7,1-Е-4	4	9,20	1460	430
УВОК-500-7,1-Ж-4	4	11,0	1460	435
УВОК-500-7,1-И-4	4	15,0	1460	485
